实现羟基丙基酸树脂的高固含量与低黏度是否颇具挑战？

免费领取国家顶级域名（.cn/.中国）

欢迎加入国家域名信源站点导航

站点智能：AI搭建 AI辅助运营独立站，把生意做到全世界

在涂料树脂设计领域，高固低粘一直被认为是最难平衡的结构性问题之一。

是的，羟基丙烯酸树脂要做到真正的「高固低粘」非常难，是涂料树脂领域公认的技术瓶颈。

难点本质是：高固含 → 分子链多 → 缠结多 → 粘度暴涨；低粘度 → 要分子量小 → 羟基难分布 → 漆膜性能差—— 两者天生矛盾。

一、为什么这么难（核心矛盾）

1. 粘度与固含的现强指数关系

·常规树脂：固含 70% 以下→ 粘度尚可

·固含 75%～80%→ 粘度呈指数级飙升

·主要原因：高浓度下分子链会高度缠结，流动阻力剧增

2. 羟基肯定带来的强极性（最大难点）

羟基（-OH）是强极性基团：

·常温下分子间氢键作用极强→ 粘度显著上升

·而固含越高、羟基越多 → 粘度越难控制

·如果要低粘 → 必须控分子量、控氢键、控极性，三者同时做才行。

3.分子量与性能的死平衡

·低粘：必须 Mn=2000～5000，窄分布（PDI＜1.8）

o分子量太低 → 羟基不足、官能度不够

o交联密度低 → 漆膜软、耐候差、耐盐雾差

·高固：必须高浓度、少溶剂

o少溶剂 → 聚合易局部过热、支化、凝胶

o工艺窗口极窄，差 1℃、差 1% 用量就不合格

4. 工艺与设备门槛高

·要高温交联（140～160℃）+ 高活性引发剂（DTAP、TBPB）

·要精确滴加、强回流冷凝、并且要求无氧环境

·普通车间设备（换热差、搅拌弱、控温粗）很难稳定量产的。

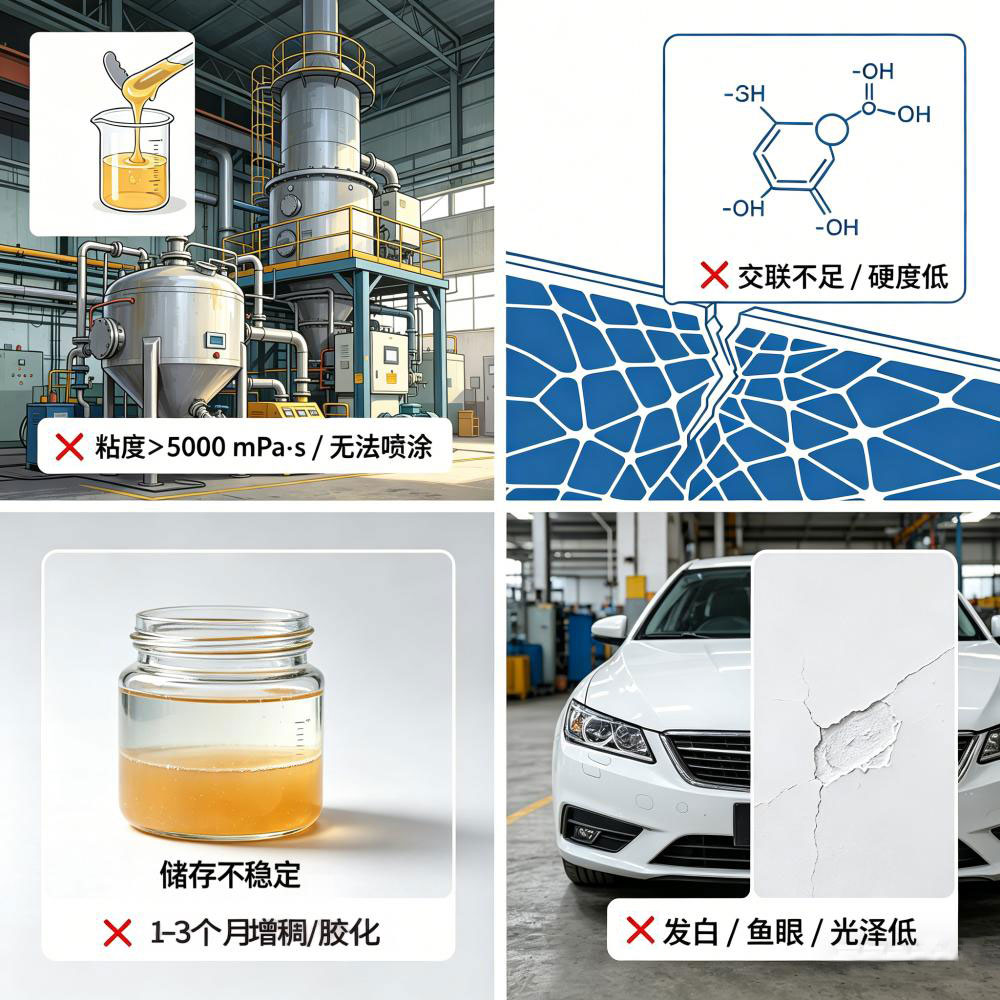

二、四大核心难点（具体表现）

1. 粘度降不下来（最常见）

·现象：固含 75%粘度就 ＞5000 mPa·s，喷不动

·原因：

o分子量偏高、分布宽

o氢键太强、支化太多

o溶剂选择差、挥发快

2. 羟基含量上不去（性能牺牲）

·想低粘 → 少用羟基单体 → 羟值＜80 mgKOH/g

·结果：

o与固化剂交联不足

o漆膜硬度低、干燥慢、耐化学品差

3. 储存稳定性差（易增稠、胶化）

·低分子 + 高羟基 + 微量酸 / 碱残留

·体系持续自缩聚→ 放 1～3 个月黏度翻倍、凝胶

4. 溶解性与相容性变差

·低分子、高极性 → 在芳烃溶剂中溶解变差

·易发白、雾浊、混溶性差

·配漆易缩孔、鱼眼、光泽低

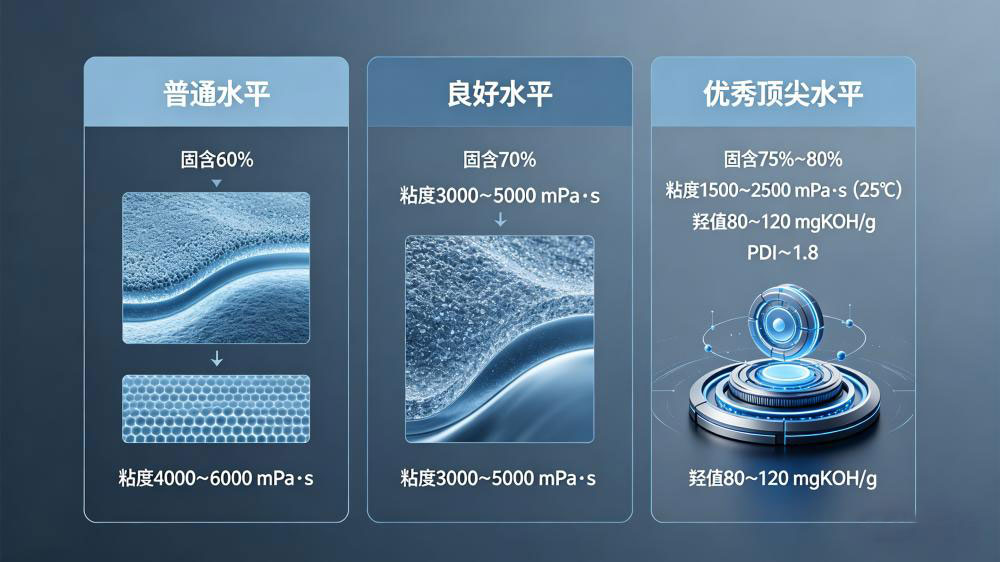

三、目前行业普遍能做到什么水平（参考）

·普通水平：固含 60%，粘度 4000～6000 mPa·s

·良好水平：固含 70%，粘度 3000～5000 mPa·s

·优秀水平（顶尖）：

o固含 75%～80%

o粘度 1500～2500 mPa·s（25℃）

o羟值 80～120 mgKOH/g

o分布 PDI＜1.8

四、简单总结

高固低粘羟基丙烯酸树脂难，难在「三高」：

·高极性（羟基氢键）→ 粘度天生就高

·高密度（高固含）→ 分子缠结肯定强

·高性能要求→ 我们不能为降粘而降性能，黏度太高，肯定影响施工性能。

一句话：

能做到 75% 固含、3000 mPa・s 左右已属不错；

稳定做到 80% 固含、2500 mPa・s 以下，就是行业一流技术。

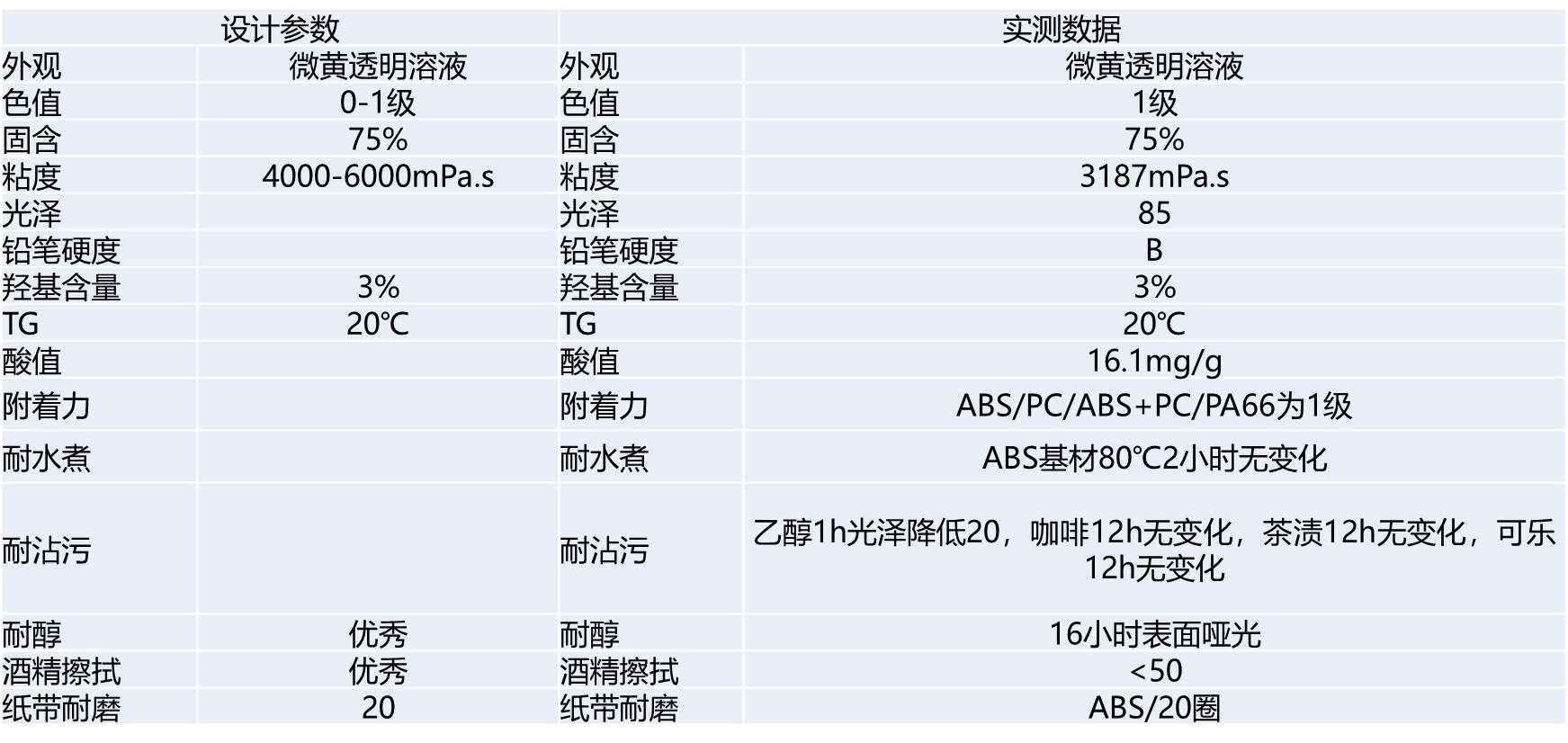

如果你看到了HT-1275-3，你可能会为他的卓越性能惊艳。 这可是一支高光泽高丰满度，有着较好的外观，层间附着力优秀的热固性羟基丙烯酸树脂。Tg 20℃,酸值16.1mg/g

,对金属附着力直接为0级,可对ABS/PC/ABS+PC/PA66也可以达到1级。

HT-1275-3的六大核心性能特点令人印象深刻：

1、高透旗舰特性：成膜抗刮耐磨，透明性优异，清漆体系光泽饱满、鲜映性佳，长期使用不易黄变、不失光，适配高装饰性需求；

2、快速固化效率高：固化速率快，可缩短干燥周期，适配工业流水线与快速修补场景，低温环境也能稳定成膜；

3、高固体低VOC：固含达75%，VOC排放更低，符合环保涂装趋势，减少溶剂用量、提升一次成膜厚度，降低施工成本；

4、优异耐候与耐化性：耐紫外线、耐老化、耐酸碱、耐溶剂、耐水性能突出，适配户外长效防护场景，漆膜长期稳定、不粉化、不龟裂；

5、附着力广谱：对金属（钢、铝、镀锌）、旧聚氨酯漆膜附着力强，层间附着优异、可重涂、不咬底，适合修补与复涂场景；

6、配方兼容性强：与脂肪族多异氰酸酯固化剂匹配性极佳，与流平剂、消泡剂等助剂相容性好，可调配清漆、色漆。

这样优异的性能导致它可以被用于：

1、海洋与防护涂料：船舶、集装箱、海上设施高固含PU面漆/清漆；

2、高端工业面漆：工程机械、农机、钢结构、管道长效防腐装饰面漆；

3、汽车修补清漆：中高端汽车修补高光泽清漆；

4、高装饰性木器漆：家具、地板高透PU面漆；

5、其他：五金、家电、轨道交通高耐候高装饰面漆。

HT-1275-3补充说明

1、本品为双组份羟基丙烯酸多元醇树脂，非热塑性自干型，

2、必须搭配脂肪族多异氰酸酯固化剂使用，不可单独作为面漆/清漆使用。

3、低羟基设计是本品核心特性之一，与其快速固化、高硬度的性能相匹配，

4、具体精确羟基含量可联系官方技术支持或索取详细TDS文件。

5、本品为旗舰级产品，高固体、低粘度、高透特性突出，适合对漆膜性能要求极高的场景，

具体配方与施工细节需以官方技术指导为准。

结语

当行业还在讨论“必须取舍”时，材料体系已经在发生变化。

HT-1275-3 所带来的，不只是性能大幅度提升，而是对传统认知的一次重新整理：

高固含可以低粘度，快固化可以高外观，环保也可以不降性能。

如果说过去是在“限制中选择”，那么现在，更接近于“在可能中优化”。
