同轴电缆应用广泛，在选购时需要根据不同环境、应用及用途，选择适合的同轴电缆。可以从以下方面考虑：

选购同轴电缆，需要了解电缆的性能。

重要因素:频率范围,传输信号的功率水平。

其他因素:信号所经过的射频,电磁环境,布线长度,布线难度。围绕为某一应用所选择的特定同轴电缆，项目预算及所有的制度性要求同样在决策中起着重要的作用。

同轴电缆所采用的主要阻抗分别为75Ω和50Ω（从外部无法判断出一条同轴电缆的阻抗）。如果混淆这两种阻抗，有可能会损伤设备连接器，器件本身，或者降低系统性能。75Ω电缆通常用于视频应用，而50Ω电缆更常用于数据和无线目的。需要连接的设备和器件类型决定了所需使用的电缆阻抗。

 3. 根据衰减度选择电缆长度

同轴电缆的衰减度表示每单位长度电缆的能量损失。对于信号功率极低或布线要求极长，且不设置放大器或信号增强器的应用而言，可能需要采用低损耗电缆，才能满足同轴电缆接收端的最小信号强度要求。

 4. 电缆性能取决于频率

同轴电缆的衰减度和功率等性能参数都随频率变化而变化。一般而言，频率越高，其遭受的电阻性损失越大，因此衰减程度也越大。此外，频率足够高的情况下，同轴电缆会以波导及性能极差的TEM模传输线的方式工作，即截止频率。

 5. 不同的电缆具有不同的额定功率

由于电缆的直径、中心及外层导体类型以及电缆质量的不同，电缆具有不同的额定值。这些额定值以连续波条件下的值，平均值或峰值的形式给出，而且根据所载信号类型的不同而表示不同的含义。此外，还有可能给出的额定值为额定最大电压和额定最大电流。需要注意的是，此类额定值也取决于频率，应该选择安全质量较好的电缆。一旦超出同轴电缆的额定功率，则有可发生电火花、加速老化、介质劣化、燃烧等风险。

 6. 并非所有的同轴电缆都具有相同的屏蔽性

同轴电缆具有多种结构类型（编织型、多股绞合型、箔形、实心型、波纹型等），外层导体类型，及屏蔽方式。为了进一步降低接收或发出的干扰，某些同轴电缆除了外层导体之外，还有多个屏蔽层。此外，采用不同类型的外层导体和屏蔽层还可实现抗压性，更高的刚性/柔性以及更低的衰减度。对于许多应用而言，在预算允许的情况下，同轴电缆的外层导体和屏蔽层的质量越高越好，数量越多越好。

 7. 如何布线/走线?

不同的应用具有不同的布线需求。大型户外工业环境与机器设施内或飞机机身内的布线要求不同。针对具体的布线类型，同轴电缆具有数种衡量其能否满足要求的技术参数，包括：弯曲半径，最大负载或不支持的布线情形，风载，以及多种环境因素和额定值。通常情况下，此类信息应该提供给电缆采购人员，因为布线的细节要求与电缆性能一样重要。一些情况下，布线时的操作较为粗糙，还需要不同护套材料和保护层来协助安装电缆。

 8. 选择何种连接器?

不同的同轴电缆选配不同的连接器。同轴电缆配接的装置、系统或其他互连器件决定选用何种连接器。然而，根据尺寸、屏蔽类型、中心导体类型、附加层以及所使用金属的类型不同，某些电缆可能更适于采用某些类型的连接器。重要的是：不同金属导体之间的接触可能导致腐蚀及性能下降，并最终导致故障，因此需要防止此类接触的发生。

在采用非专用同轴连接器时，某些同轴电缆可能会发生尺寸过大或过小的问题。很多厂商为特定电缆提供优化的同轴连接器，而且低PIM或低损耗应用需要使用专用的高性能连接器。此外，同轴连接器与电缆可通过压接、焊接、无工具压配等多种方式连接。

 9. 应该购买同轴电缆还是同轴电缆组件?

对于特定应用，如果电缆长度、性能参数和同轴连接器类型已知，那么最佳的选择是购买电缆组件。

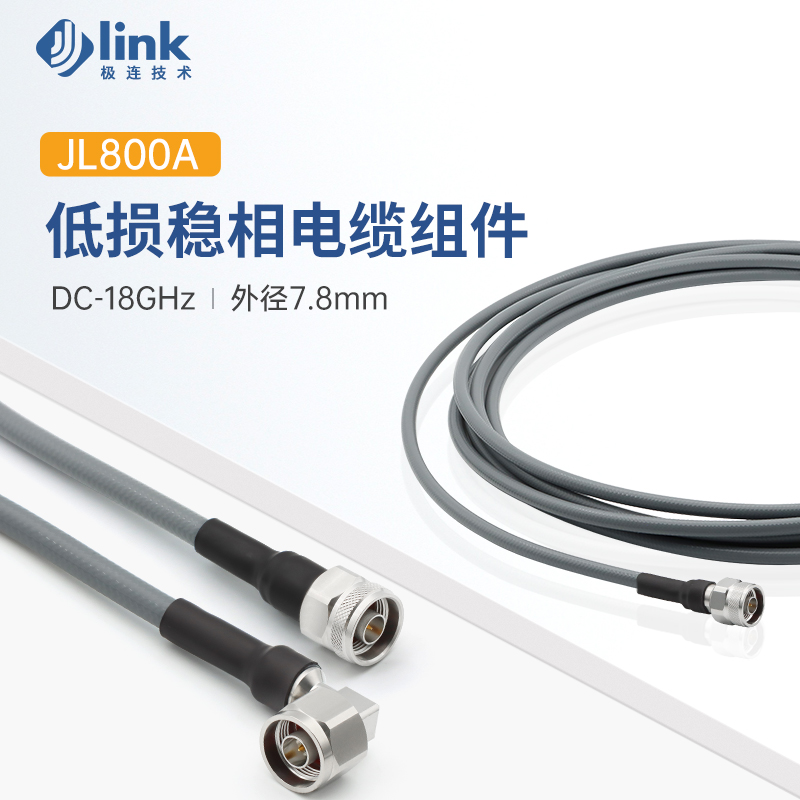

极连微波技术有限公司专注于50Ω射频微波、毫米波高精密测试电缆以及同轴连接器/转接器的研发和生产。产品包括超柔&低损稳相&高屏蔽&经济&半柔&半钢&大功率电缆组件、 测试电缆组件，微波毫米波连接器与转接器，以及微波器件等，产品主要应用于测试、5,6G通讯、航天、航空、雷达等商用，军用微波射频领域。

极连微波通过了国军标质量管理体系认证，每一项产品的输出，100%都经过严格的检验检测。
