平板离心机阻尼减震器：制造工艺与规格详解
平板离心机阻尼减震器制造工艺与规格详解
一、基本结构
平板离心机采用的阻尼减震器由多个关键部件组成：
底座与底壳：作为基础支撑部件 缸筒：固定在底座上，形成阻尼腔体 弹簧：高度240mm，外径85-220mm系列化规格，负责承载垂向载荷 顶盖与连体活塞：顶盖固定连体活塞，下端伸入缸筒 内筒体：固定在顶盖周边 导杆螺丝：穿在支承板孔中，上下平板中间安装 橡皮防护套：防尘及美观作用
该结构设计简单，具有减振效果好、维护方便、成本可控等优点，是目前平板系列离心机的主流配置。
二、核心工艺控制要点
1. 弹簧刚度控制
弹簧规格高度240mm，直径85-220mm系列化，按负载需求选配。生产中的关键点是刚度一致性。同一图纸的弹簧，因材料批次、热处理差异，实测刚度存在离散。若四只减震器刚度不一，离心机底座会出现倾斜。
工艺措施：弹簧卷制后进行刚度分选，同一台设备的四只减震器配发同档位弹簧，包装标注刚度档位，便于维修更换时匹配。
2. 阻尼油选型与间隙控制
阻尼油的作用是抑制水平晃动，选型不能只看粘度。粘度过高会使减震器变"硬"，粘度过低则阻尼不足。阻尼力的关键在活塞与缸筒的配合间隙。间隙每变化0.05mm，阻尼效果差异明显。
工艺措施：不单独控制缸径和活塞外径，而是合件测量配合间隙，控制在合理区间。阻尼油进厂检测40℃和100℃粘度，确保高温性能稳定。
3. 上下钢板厚度与孔距
钢板厚度根据机型选择：
- 10mm：匹配轻中型离心机（LGZ800-1250）
- 12mm：用于重型离心机（LGZ1600）或冲击载荷较大工况
钢板下料后需校平，平面度控制在合理范围，防止弹簧倾斜。
安装孔距标准化（两螺栓中心距）：
- 180mm：小型平板离心机（LGZ800-1000）
- 200mm：中型平板离心机（LGZ1250）
- 220mm：大型平板离心机（LGZ1600）
孔位对称度控制在±0.5mm以内。为吸收设备安装误差，采用一端圆孔+一端长孔设计。
4. 连接螺栓预紧力
螺栓预紧力直接影响减震器刚度。预紧力过大，减震器变"硬"，隔振效果下降。
扭矩规范：
- 轻载机型（弹簧直径85-120mm）：M16扭矩60±5N·m
- 重载机型（弹簧直径150-220mm）：M16扭矩80±5N·m
防松处理采用预涂式锁固胶+法兰面细齿+扭矩标记线。

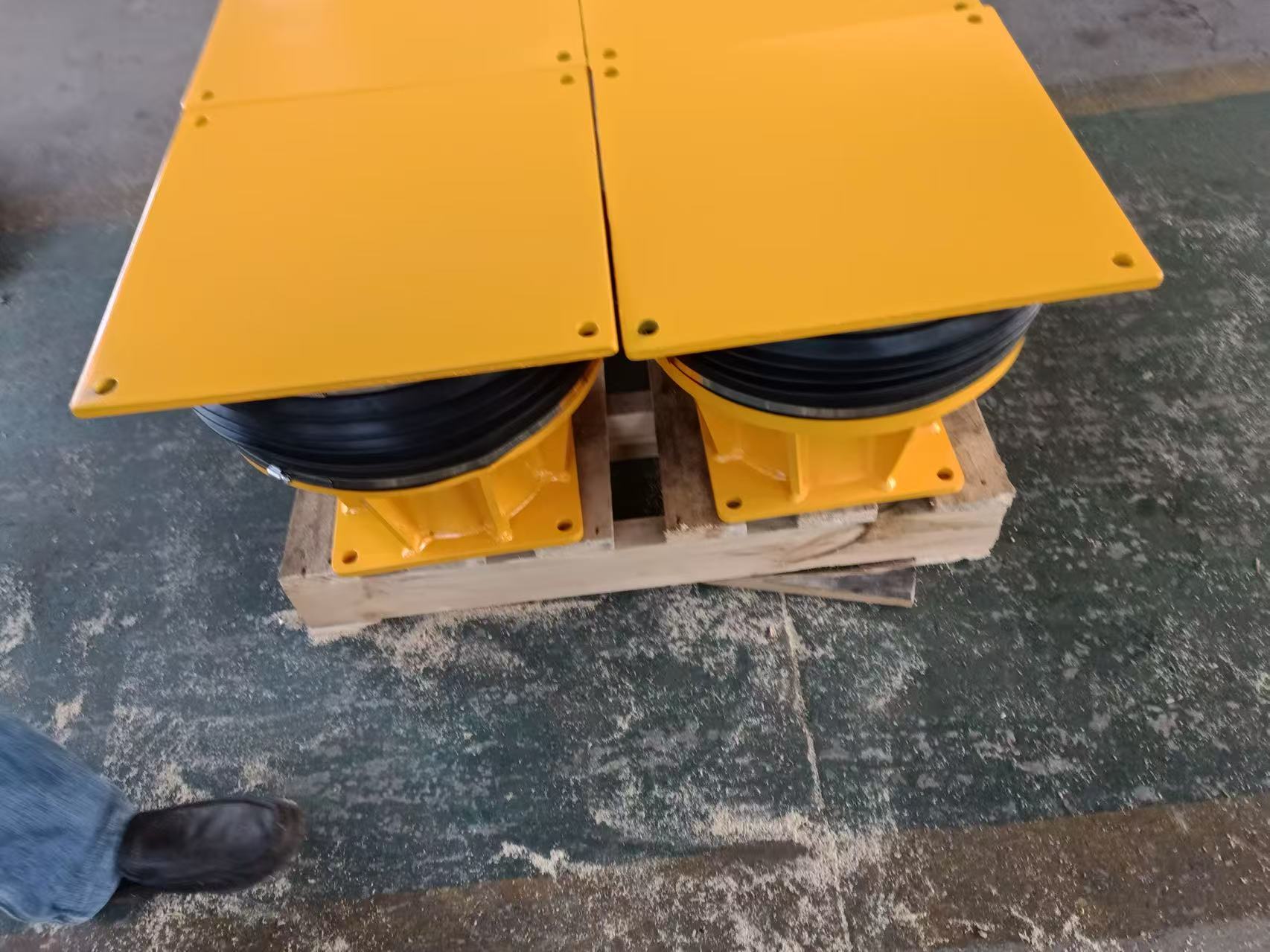

三、宝塔式减震器（大型机型专用）
用于卧式刮刀离心机（GK1600）或大型平板式（LGZ1600），设备自重+物料载荷可达10吨以上。
结构尺寸：
- 上板：425×425mm（厚12mm）
- 下板：280×280mm（厚12mm）
- 安装孔距：385mm（上板两孔中心距）
- 总高度：240mm，与普通型互换
8弹簧并联设计：
- 刚度可调范围大，覆盖30-150kN负载
- 个别弹簧断裂，剩余仍可支撑，具备失效保护
- 多弹簧形成多个阻尼腔，水平阻尼效果提升
工艺难点：8根弹簧初始压缩量必须一致。采用弹簧高度分选+装配压缩量测量+空载水平度测试。
四、应用案例
案例1：某制药企业3台LGZ1250，选用200mm孔距普通减震器，运行平稳。

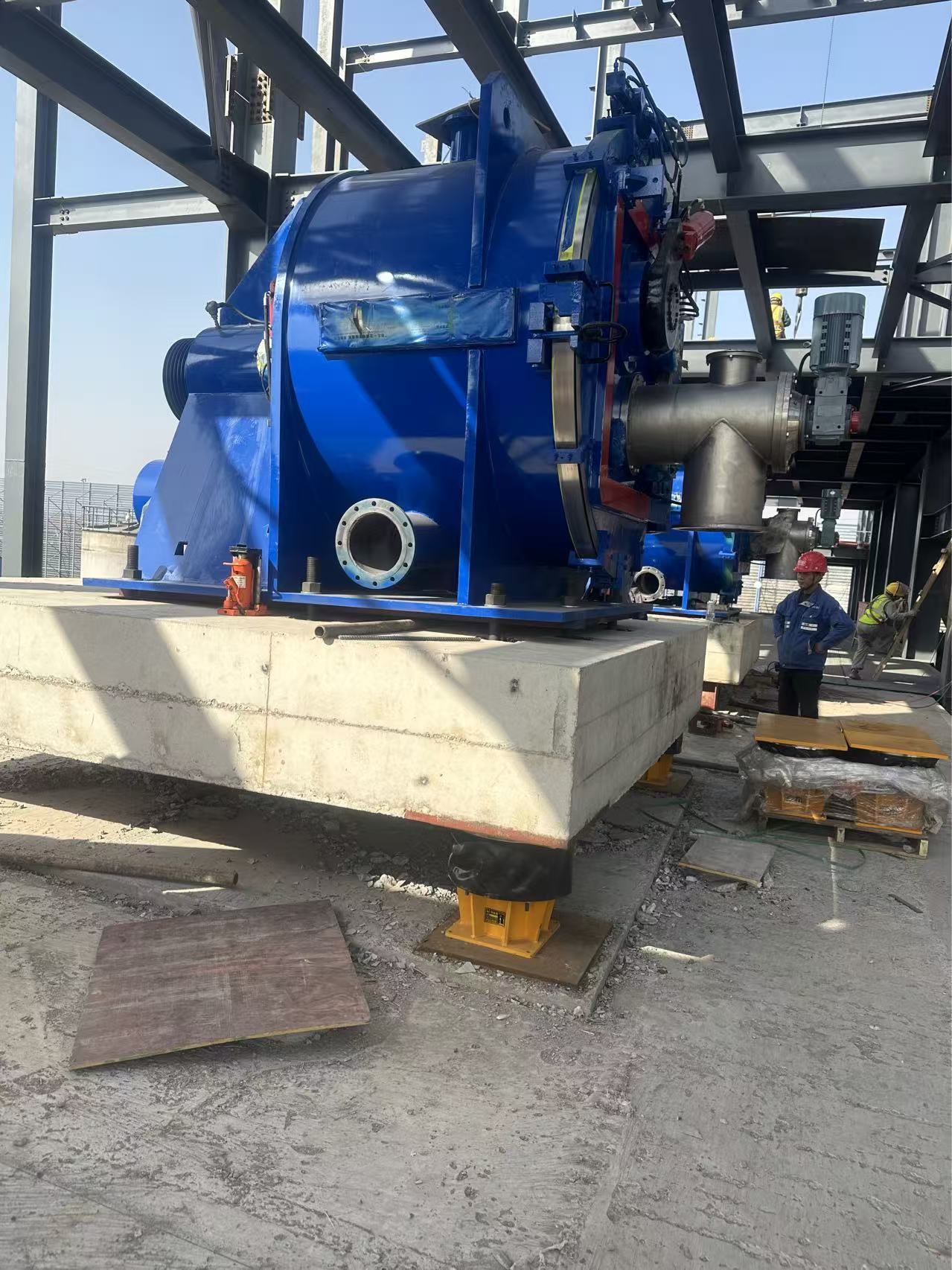

案例2：某化工企业GK1600刮刀离心机，自重8.5吨，满载12吨，刮刀卸料冲击剧烈。更换宝塔式减震器后，运行2年无故障。
案例3：客户对振动要求极高，选用宝塔式减震器，振动速度达到精密离心机水平。
五、工艺经验
阻尼油注油量：早期要求注满腔体，导致阻尼力过大。现改为定量注油，液面控制在合理位置。
弹簧并紧高度：某批次并紧高度超标，极端工况下弹簧并紧导致外壳开裂。现增加并紧高度全检。
安装孔距误差：一批180mm孔距减震器客户反馈装不上，实测设备孔距182mm。现改为一端圆孔+一端长孔设计，吸收误差。
